Jak sprawić, by zasilanie mieszkania było niezawodne

Wielu właścicieli domów jest zaniepokojonych prawidłowym działaniem urządzeń gospodarstwa domowego, bezpieczeństwem okablowania elektrycznego i jakością dostarczanego prądu. W takim przypadku powstają dodatkowe wymagania:

• ujednolicenie oparte na wykorzystaniu sprzętu wyprodukowanego zgodnie z obowiązującymi normami w postaci niektórych modułów;

• opłacalna praca oparta na wdrażaniu zasad wydajnych, energooszczędnych technologii;

• przyjazne dla środowiska, bezpieczne stosowanie materiałów;

• wygodne, ergonomiczne zarządzanie.

Wszystkie te kwestie są uwzględnione w projekcie zasilania mieszkania, którego przygotowanie wymaga dobrej znajomości przepisów bezpieczeństwa, obsługi instalacji elektrycznych, zasad działania urządzeń elektrycznych i ich konstrukcji, w tym najnowszych osiągnięć. Domowy mistrz, który ma umiejętności techniczne elektryka, niezależnie radząc sobie z taką pracą, jest dość problematyczny. Lepiej powierzyć jego wdrożenie wyspecjalizowanej organizacji.

Projekt zasilania to skonsolidowany dokument, który zawiera obliczenia parametrów elektrycznych sieci domowej, a przede wszystkim wymagane zużycie energii, który jest również nazywany przydzielonym lub dozwolonym. Jego wartość uzgadnia właściciel mieszkania, dostawca energii elektrycznej i organizacje regulacyjne.

Podczas zatwierdzania może być wymagana licencja od organu projektującego. Jeśli nie zostanie złożony, dokumenty nie zostaną zatwierdzone.

Projekt uwzględnia również procedurę użycia sprzętu, urządzeń, materiałów elektrycznych, wskazuje ich lokalizację, wymaganą ilość.

Wymagana jest szczegółowa dokumentacja dotycząca wykonania i działania instalacji elektrycznej w pomieszczeniach:

• podczas budowy obudowy do podłączenia do sieci elektrycznych;

• zapoznać się z mieszkaniem podczas jego zakupu;

• podczas planowania i przeprowadzania poważnych napraw lub przebudowy systemu zasilania;

• w przypadkach częstego zaniku zasilania urządzeń elektrycznych przez urządzenia ochronne z powodu braku energii elektrycznej, aby przejść procedurę zwiększania przydzielonej mocy od organizacji zasilania;

• w niektórych innych przypadkach.

Etapy rozwoju projektu

Pierwotnie Aby stworzyć plan, musisz znać wartość przydzielonej mocy i wartości znamionowe wyłącznika, który chroni wejście do mieszkania. Szczegółowe specyfikacje są przechowywane w lokalnej organizacji zarządzania energią.

Na etapie projektowania projektu tworzy plan piętra, na którym są oznaczone:

• położenie przełączników oświetlenia i ich lamp;

• punkty instalacji gniazd i potężnych odbiorników energii (ponad 1 kW).

Ostatni etap - koordynacja dokumentów ze wszystkimi organami.

Skład dokumentacji dotyczącej dostawy energii elektrycznej do mieszkania

Bez wątpienia zestaw dokumentów powinien rozważyć:

• ustawa o równowadze własności sieci elektrycznej określonego właściciela z wyraźnym rozgraniczeniem gospodarstw;

• ogólne dane dotyczące zasilania z notą wyjaśniającą;

• opracowany jednoprzewodowy obwód elektryczny wszystkich urządzeń;

• plan sieci oświetleniowej;

• karta grupy wyprzedażowej;

• stworzenie i dystrybucja potencjalnego systemu wyrównywania;

• zestaw urządzeń i materiałów elektrycznych, ich specyfikacja.

Wymagania dotyczące dokumentacji

Utworzony projekt wyświetla pełny zestaw informacji sporządzony zgodnie z wymogami GOST i ESKD dla:

• właściciel budynku;

• organy nadzorcze zaangażowane w koordynację projektu;

• zespół elektryków, okablowanie i podłączenie mieszkania do sieci elektrycznej;

• elektrycy organizacji usługowej.

Schemat okablowania pojedynczej linii

Służy do wizualizacji obiektów zasilacza, gdy połączenie trzech faz jest przedstawione tylko przez jedną linię. Ale jednocześnie schemat pokazuje wszystkie systemy i sekcje magistrali, urządzenia przełączające, ochronne i transformatorowe.

Schemat jednowierszowy zawiera informacje o rodzajach i ilościach urządzeń operacyjnych z podziałem na grupy, wartości znamionowe ich zabezpieczeń i ustawień, ułożone kable, oznaczenia przewodów i inne informacje elektryczne.

Zaplanuj oświetlenie pomieszczeń z urządzeniami elektrycznymi

Aby go utworzyć, potrzebujesz rysunku wszystkich pomieszczeń w skali, który można skopiować z dokumentacji WIT lub odtworzyć na czystym arkuszu papieru za pomocą taśmy mierniczej, linijki lub innych narzędzi pomiarowych i rysunkowych.

Na tym planie najpierw jest zaznaczona lokalizacja otwierającego się panelu mieszkania, a następnie wszystkie lampy (kinkiety, żyrandole, lampy lokalne), przełączniki, ściemniacze, miejsca podłączenia kabli i przewodów. Są pokazane w połączeniu z miejscami przywiązania do rysunku i sposobami interakcji między sobą. Do ich podpisów używane są standardowe znaki wskazane w uwagach do dokumentu.

Schemat grupy wyprzedażowej

Jest to również wykonywane na rysunku pomieszczeń w skali.

Pokazuje miejsce instalacji wejściowego panelu elektrycznego i wszystkich rodzajów gniazd do stacjonarnego podłączenia potężnych odbiorców (kuchenka elektryczna, pralka itp.) I przenośnych urządzeń gospodarstwa domowego.

Wybór lokalizacji gniazd i przełączników zależy nie tylko od technicznych zasad bezpieczeństwa, ale także od wygody korzystania z nich, z uwzględnieniem podstawowych praw ergonomii. Temat ten opisano bardziej szczegółowo w artykule. tutaj.

Wszystkie elementy elektryczne są podpisane i wskazane w uwagach do rysunku.

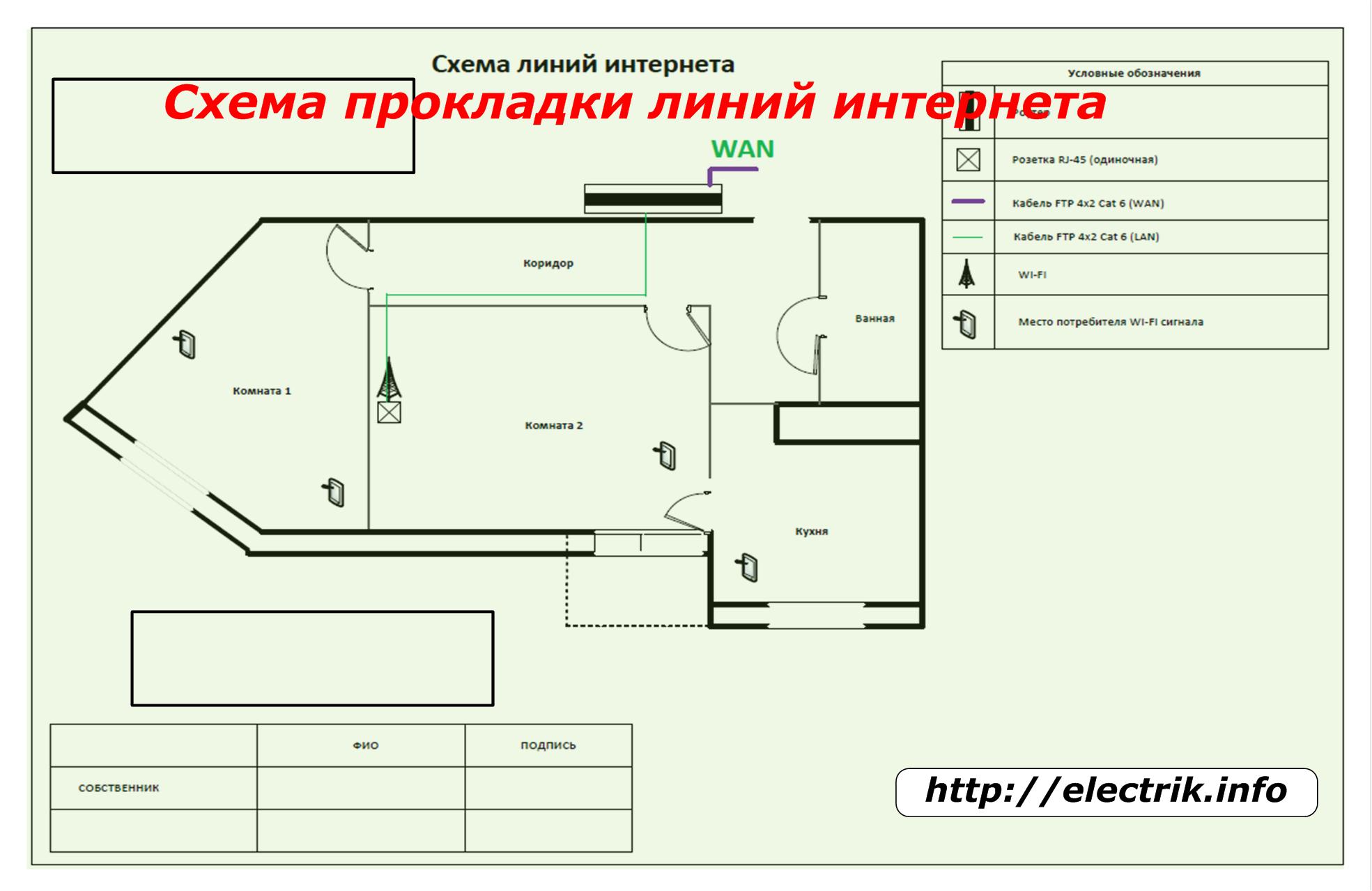

Tworząc schemat układania grupy gniazd, nie należy zapominać o instalacji obwodów niskoprądowych, które trzeba będzie utworzyć jednocześnie z obwodami elektrycznymi. W tym celu schematy układania są rysowane równolegle:

• kable telefoniczne i internetowe;

• Linie TV / SAT;

• przewody alarmowe, domofony i inne urządzenia.

Układ systemu wyrównywania potencjału

Jest to dodatkowy, ale obowiązkowy schemat, bez którego nie powinno się instalować okablowania w każdym nowoczesnym mieszkaniu.

Uwzględnia wszystkie metalowe przedmioty znajdujące się w pomieszczeniach i mające wysoką przewodność. Szczególną uwagę zwraca się na łazienki, wyposażenie kuchni, orurowanie, grzejniki. Muszą być niezawodnie połączone przewodami z szyną PE w panelu elektrycznym.

Wszystkie punkty połączeń i okablowanie są oznaczone w skali.

Tabela specyfikacji

Na osobnych arkuszach wszystkie informacje o sprzęcie elektrycznym objętym projektem dostawy energii elektrycznej do mieszkania są wskazane:

• imiona;

• rodzaj;

• ilość;

• podstawowe parametry oceny;

• zalecane modele urządzeń i inne informacje niezbędne do pracy.

Techniczne aspekty projektowania okablowania

Opcje podłączenia urządzeń elektrycznych

W zależności od specyficznych warunków panujących w pomieszczeniu można zastosować różne metody łączenia obwodów elektrycznych i urządzeń:

1. sekwencyjny;

2. równoległy;

3. mieszane.

W pierwszym przypadku każdy element jest połączony przewodami z jednego obiektu do drugiego w postaci linii szeregowej. Główną wadą tej metody jest niska niezawodność obwodu - w przypadku utraty kontaktu na dowolnym elemencie napięcie na wszystkich kolejnych znika.

W połączeniu równoległym wszystkie obiekty są zasilane z szyn zbiorczych i nie komunikują się ze sobą. Ten schemat jest najbardziej niezawodny.

Metoda mieszana wykorzystuje obie te metody połączenia.

Typowe schematy połączeń

Najczęstsze są trzy metody niezawodnego okablowania kabli elektrycznych lub przewodów w mieszkaniu:

1. poprzez skrzynki przyłączeniowe;

2. Metoda radialna gwiazdy;

3. pociąg.

W pierwszym przypadku, od panelu mieszkania przez ochronne wyłączniki, kable są układane do skrzynek przyłączeniowych znajdujących się w każdym pomieszczeniu. Wszystkie gniazda i sprzęt oświetleniowy są podłączone własnymi kablami do zacisków w tych skrzynkach.

Metoda okablowania gwiazdy jest również nazywana radialną. Podczas korzystania z niego wszystkie końce kabli są montowane z jednej strony do styków wyjściowych wyłączników ochronnych wewnątrz panelu mieszkania, az drugiej strony bezpośrednio do zacisków gniazd lub innych urządzeń.

Jest to najbardziej niezawodna metoda, zapewniająca maksymalną kontrolę nad stanem obwodu. Ale nie jest to ekonomiczne i wymaga do ich umieszczenia dużej liczby maszyn i zwiększonych wymiarów panelu elektrycznego.

Sposób układania w pętli jest podobny do gwiazdy, ale różni się tym, że konsumenci w mieszkaniu są pogrupowani zgodnie z ich przeznaczeniem, biorąc pod uwagę zużycie energii. Każda z tych grup jest zasilana z własnej maszyny w osłonie.

Zabezpieczenia przewodów elektrycznych

Wyłączniki, przekaźniki monitorujące napięcie, maszyny różnicowe, wyłączniki różnicowoprądowe i inne urządzenia są zaprojektowane w taki sposób, aby eliminować niebezpieczne czynniki i ryzyko związane z wykorzystaniem energii elektrycznej.

Urządzenia ochronne dobierane są do konkretnych warunków bezpiecznej pracy urządzeń elektrycznych.

Dobrze zaprojektowany projekt dostarczania energii elektrycznej do mieszkania jest kluczem do niezawodnego działania przewodów elektrycznych i bezpiecznego użytkowania domowych urządzeń elektrycznych.
