Jak narysować obwód zapalniczki elektrycznej w sPlan 7.0

Redaktor graficzny „Splan” jest dystrybuowany bezpłatnie, jest znany amatorom radia, elektrykom i personelowi elektrycznemu. Jest wygodny w obsłudze, ma intuicyjny interfejs i dużą bibliotekę szablonów komponentów elektronicznych, które można uzupełnić własnymi rozwiązaniami.

Aby objaśnić zasady rysowania w programie sPlan 7.0, używamy wspólnego elektrycznego obwodu zapalniczki, który przy napięciu 2,4 wolta z dwóch akumulatorów generuje impuls wyładowania iskrowego wysokiego napięcia w celu zapłonu gazu.

Ten projekt składa się z:

• oscylator działający z tranzystorów VT1 i VT21;

• transformator Tr1, zwiększający ich oscylacje do około 150 woltów;

• transformator wysokiego napięcia Tr2;

• obwód wyzwalający tyrystora VS1 na tranzystorze VT31, kondensatorze C4 i opornikach R2, R3 i R4.

Schemat elektryczny zapalniczki w sPlan 7.0 (kliknij na zdjęcie, aby powiększyć):

Tr1 jest nawinięty na rdzeń magnetyczny pierścieniowy z ferrytu 16x10x4,5 mm z 10 zwojami uzwojenia „1” i 650. - „2”. Tr2 - jest to tradycyjny transformator z poziomego skanowania starych czarno-białych małych telewizorów. Z tego powstaje wysokie napięcie około 10 kV na elektrodach wyjściowych. Ze względów bezpieczeństwa lepiej jest używać fabrycznie zmontowanego projektu niż przewijać szpule w domu.

Uwaga! Gdy przycisk zasilania jest włączony, nie dotykaj elektrod. Zapalniczka działa jak paralizator, jest niebezpieczna.

Interfejs okna SPlan 7.0

Program podzielony jest na bloki:

• menu główne;

• Biblioteki

• standardowy panel funkcji podstawowych i dodatkowych;

• zestaw narzędzi do rysowania;

• arkusz roboczy;

• panel informacyjny.

Struktura okna programu sPlan:

Przed rozpoczęciem pracy w programie zwróć uwagę na panel informacyjny znajdujący się na samym dole okna.

Panel informacyjny (kliknij zdjęcie, aby powiększyć):

Tutaj wskazywane jest położenie kursora w obszarze roboczym, ustawiana jest skala rysunku, siatka jest usuwana lub tworzona z wyborem jej funkcji, kąty są ograniczone, przypisany jest początkowy styl linii, wielokąty i krok obrotu figur.

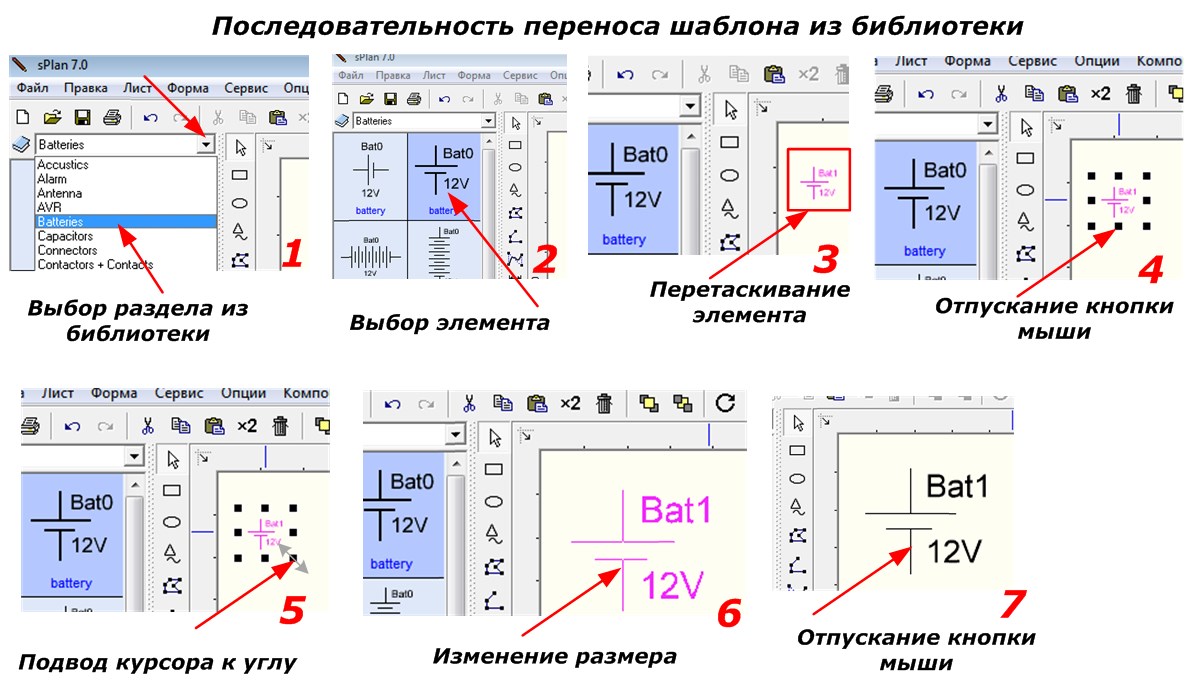

Aby utworzyć rysunek, wybierz z biblioteki wszystkie niezbędne szablony, przenieś je na pusty arkusz. Sekwencja operacji jest pokazana jako przykład ogniwa akumulatora.

Sekwencja przenoszenia szablonu z biblioteki:

W ten sam sposób wybierz pozostałe elementy:

• transformator

• kondensator;

• tranzystor do przodu i do tyłu;

• tyrystor;

• dioda

Wybór szablonów elementów z biblioteki:

Poniższy rysunek pokazuje ogólny widok wybranych szablonów w oknie programu i sekwencję edycji jednego elementu na przykładzie zasilacza dwóch akumulatorów 1,2 V podłączonych szeregowo do źródła, które jest oznaczone jako „G1”.

Przy pierwszym kliknięciu lewym szablonem pojawia się siatka zmieniająca swój rozmiar, a przy drugim - obrót. Dwukrotne kliknięcie powoduje wyświetlenie menu właściwości, które umożliwiają zmianę etykiet, czcionek i stylów linii.

Zgodnie z tą techniką wszystkie zmiany są wprowadzane do wybranych szablonów, dodawane poprzez skopiowanie do schowka obrazu tranzystorów, transformatora i rezystorów.

Po edycji każdego elementu umieść je w płaszczyźnie obszaru roboczego rysunku.

Dystrybucja edytowanych pozycji:

Teraz pozostaje połączyć je liniami, jak pokazano na rysunku (aby powiększyć, kliknij rysunek).

Klikając lewym przyciskiem myszy element „Linia”, wskazujemy punkt początkowy kursorem, obserwując informacje o kolorze. Przesuń kursor do następnego punktu i ponownie kliknij, a następnie w ten sam sposób narysuj linię do następnego punktu.Na końcu rysunku kliknij dwukrotnie i naciśnij przycisk „ESC” na klawiaturze.

W miejscach połączeń elektrycznych należy umieścić punkty. Wykonujemy je za pomocą elementu „Koło”. Najpierw wybierz szablon, a następnie ustaw jego rozmiar i wypełnienie.

Wklej utworzoną postać przez schowek do wszystkich niezbędnych miejsc. W rezultacie rysunki otrzymały schemat przekształtnika elektrycznego pokazanego na pierwszym zdjęciu.

Możesz wstawiać zdjęcia w polu programu sPlan 7.0. Jako przykład rozważmy płytkę drukowaną dla naszego konwertera.

Będzie to wyglądać tak:

Jak widać, program sPlan 7.0 działa dość dokładnie, jest łatwy do narysowania i umożliwia szybkie tworzenie obwodów elektrycznych, które można wydrukować na arkuszach papieru lub przenieść na nośniki elektroniczne.

Narysowany w obwodzie zapalniczki sPlan 7.0: https://electro-pl.tomathouse.com/shema1.spl7

Archiwum z programem sPlan:
