Jak naprawić chiński żyrandol - historia jednej naprawy
W artykule „Jak kontrolować żyrandol za pomocą dwóch przewodów” rozważono różne schematy, umożliwiające przełączanie kilku grup lamp. Algorytm działania dla wszystkich obwodów jest taki sam: po krótkim kliknięciu przełącznika pierwsza grupa zapala się, a druga sekunda, po trzecim kliknięciu jednocześnie obie grupy. Aby wyłączyć żyrandol, ustaw przełącznik, jak zwykle, w pozycji otwartej.
Wszystkie obwody rozpatrywane w różnych momentach zostały opracowane przez radioamatorów. W chińskich żyrandolach takie urządzenia są już zainstalowane, a oprócz nich są dodatkowe oświetlenie, a czasem nawet efekty dźwiękowe. Mój kolega w pracy był zaangażowany w naprawę jednego z tych urządzeń: dopóki nie będziesz zajęty naprawą sprzętu produkcyjnego, możesz ciężko pracować dla siebie. I wada wspomnianego urządzenia była taka - bez względu na to, jak klikniesz przełącznik, nic się nie włącza. Nadal udało się naprawić obwód, ale w nieco nietypowy sposób. Co więcej, sama wada nie została przez nas zrozumiana. Ale przede wszystkim.
Z wyglądu urządzenie jest dość proste. Na planszy znajdują się dwa przekaźniki, mikroukład i kilka części, które są nieco większe niż pudełko zapałek. Wygląd planszy pokazano na rycinie 1.

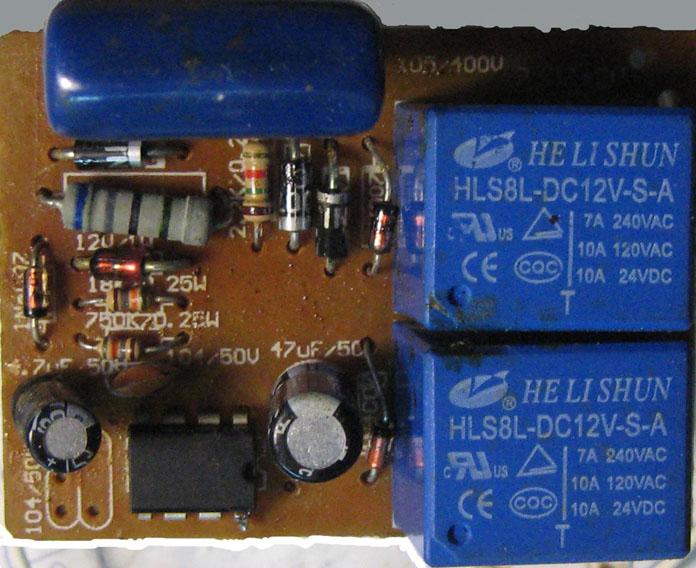

Ryc. 1. Wygląd tablicy chińskiego żyrandola
KARTA CHARAKTERYSTYKI

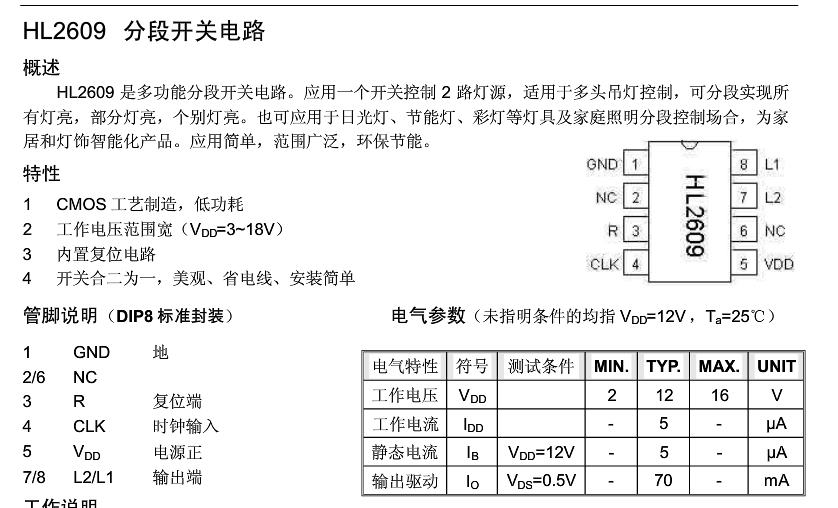

Naturalne było założenie, że cała logika pracy jest ukryta w układzie HL2609. Wyszukiwanie znanych stron z arkuszami danych nic nie dało: nigdzie nie mogliśmy znaleźć chipa. Ale w wyniku wyszukiwań w Google i Yandex nadal można było znaleźć tajemniczego nieznajomego. To prawda, że opis był w języku chińskim, czego właściwie oczekiwano.
Jak zwykle nie można było go pobrać w formacie * .pdf, więc musiałem zadowolić się zrzutami ekranu - zrzutami ekranu. W sumie były trzy takie zrzuty ekranu, z których pierwszy pokazano na rycinie 2.

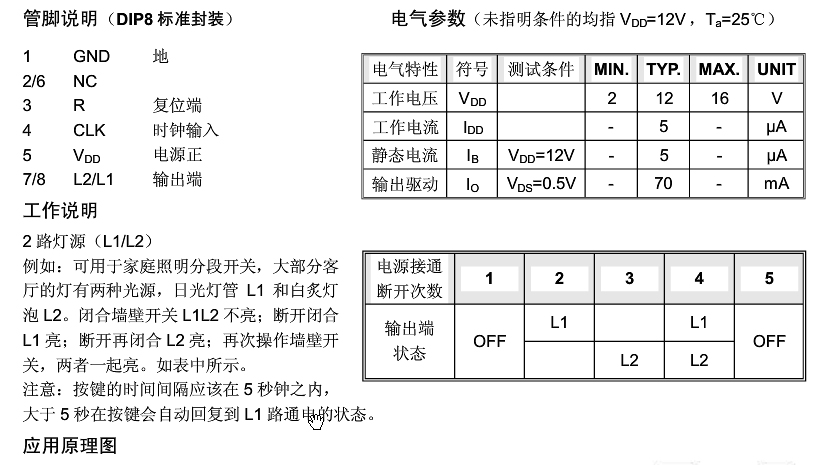

Rysunek 2. Tryb wyprowadzania i tryby pracy układu HL2609.
Jeśli nie zwracasz uwagi na hieroglify, na tej figurze możesz narysować następujące informacje.
Po pierwsze, mamy układ HL2609 w pakiecie DIP-8. Po drugie, jest to mikroczip struktury CMOS (w wersji rosyjskiej jest to również CMOS), może pracować w zakresie napięć zasilania 2 ... 16V, przy maksymalnym prądzie wyjściowym do 70mA. Pokazuje także pinout (bardziej nowoczesny, nieco slangowy termin - pinout) mikroukładu.
Zasilanie jest dostarczane między 1 a 5 pinami, obciążenie (L1, L2) jest podłączone do pinów 7 i 8, piny 2 i 6 oznaczone jako NC (brak połączenia) wewnątrz mikroukładu nie są nigdzie podłączone.
Pin 3, oznaczony jako R, resetuje mikroukład do stanu początkowego, gdy jest on włączany po raz pierwszy, a pin 4 CLK jest impulsem zegarowym, który zmienia stan mikroukładu podczas kolejnych krótkotrwałych kliknięć przełącznika.
Rysunek 3 w dolnej tabeli pokazuje logikę mikroukładu (tabela prawdy). Nie potrzebuje szczegółowych wyjaśnień.
Rysunek 3. Logika układu HL2609.
Na tej samej stronie chińskiego arkusza danych znajduje się schemat całego urządzenia, najwyraźniej jako typowy schemat przełączania. Pokazano to na rysunku 4. Niestety, wewnętrzne urządzenie mikroukładu nie jest pokazane, ale jak może pomóc w naprawie?

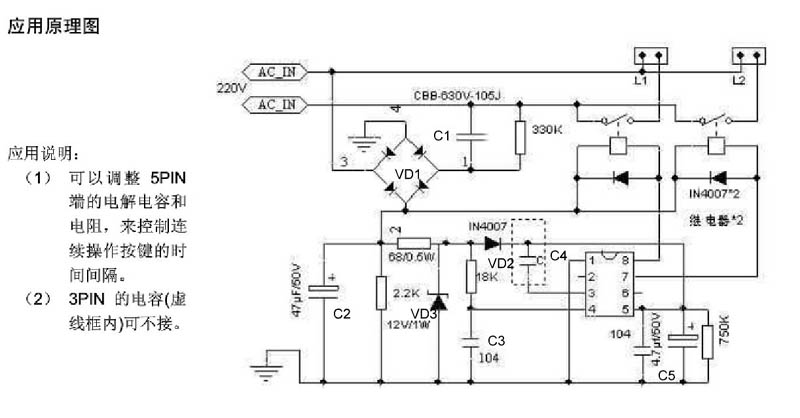

Rysunek 4. Typowy zespół obwodów HL2609.
Jak to powinno działać
Szczegóły na schemacie, a także na samej płycie, nie mają standardowych oznaczeń, takich jak R1, R2, C1 itp. Dlatego, aby uprościć opis, na schemacie numeracja ta musiała zostać wykonana dodatkowo. Numery części pokazano na rysunku 4.
Cały obwód zasilany jest beztransformatorowym prostownikiem VD1, wykonanym zgodnie z układem mostkowym z kondensator wygaszający C1.Po włączeniu urządzenia po raz pierwszy (1 kolumna tabeli prawdy), aż do naładowania kondensatora C2, kondensator C3 ma niskie napięcie, co resetuje mikroukład do stanu początkowego, oba przekaźniki są wyłączone, lampy naturalnie nie zapalają się. Ponadto kondensator C3 jest naładowany do wysokiego poziomu i dalsza praca obwodu nie ma na niego wpływu.
W tym samym czasie kondensator C5 jest ładowany, co zapewnia moc chipowi na krótkie kliknięcie przełącznika, aby przełączać grupy lamp. Z każdym kliknięciem generowany jest impuls zegarowy na kondensatorze C4, a przekaźnik przełącza się zgodnie z tabelą prawdy pokazaną na rysunku 3.
Ponieważ kondensator C2 nie ma czasu na całkowite rozładowanie podczas krótkiego kliknięcia, impuls zerowania na kondensatorze C3 nie powstaje, a urządzenie nie wraca do pierwotnego stanu. Żyrandol jest wyłączany jak zwykle, co odpowiada ostatniej kolumnie tabeli prawdy.
Wszystko wydaje się proste, jasne i zrozumiałe, ale, jak mawiał klasyk ...
„I włącz to - nie działa!”
Schemat urządzenia i logika jego działania są proste i jasne, wydaje się, że po prostu nic w nim nie działa. A jednak ...
Zewnętrzna manifestacja wady - żadna grupa lamp nie jest włączona. Sprawdzając części, diody i rezystory, multimetr nie znalazł wadliwych części. Kondensatory sprawdzono po prostu metodą wymiany. Jaki był stąd wniosek? Chip jest winien.
Podczas badania obwodu okazało się, że przekaźniki próbowały się włączyć, a sekwencja przełączania całkowicie odpowiadała tabeli prawdy pokazanej na rycinie 3. Ale włączenie nie nastąpiło całkowicie: na zaciskach 7 i 8 napięcie spadło tylko do 5 woltów. Ale przy całkowicie otwartych tranzystorach wyjściowych napięcie na tych zaciskach nie powinno przekraczać 0,5 V.
Nawiasem mówiąc, napięcie na kondensatorze C2 również „spadło” do 5 V. Zwiększenie pojemności kondensatora C1 gaszenia również nie doprowadziło do usunięcia wady. Ponadto mostek diodowy został sprawdzony przez wymianę. Nie osiągnięto żadnego pozytywnego efektu.

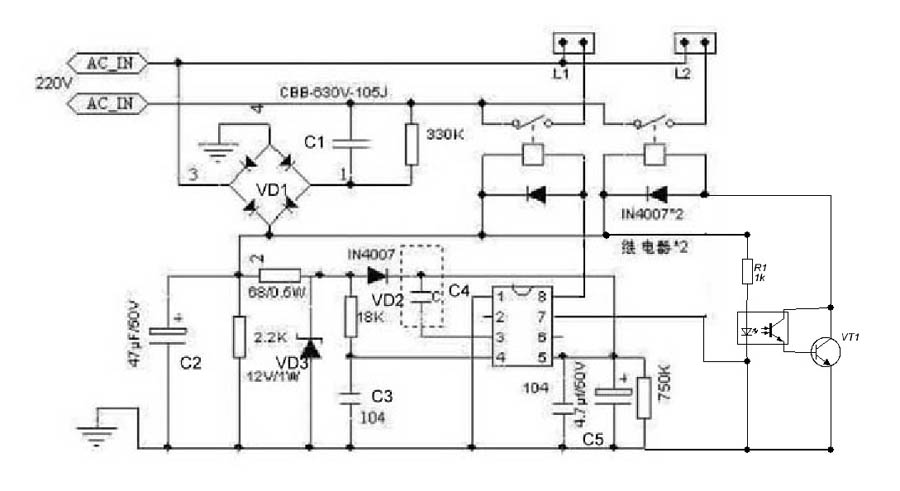

Badania były kontynuowane. Zamiast przekaźnika diody LED były oczywiście połączone z rezystorami ograniczającymi. Kiedy przełącznik kliknie, diody LED zapalą się i zgasną w wymaganej kolejności pokazanej w tabeli prawdy. To wydaje się być sposobem na rozwiązanie problemu! Konieczne jest umieszczenie transoptora z tranzystorem, takiego rodzaju wzmacniacza, który będzie kontrolował działanie przekaźnika. Te eksperymenty pokazano na rycinie 5.
Rycina 5
Rozumowanie było następujące. Uszkodzony mikroukład nie może włączyć przekaźnika, a dioda LED transoptora powinna odciążyć stopień wyjściowy mikroukładu. Tranzystor na wyjściu transoptora łatwo i bezwarunkowo włączy przekaźnik. Ale nasze zaskoczenie nie znało granic, gdy ta rewizja wciąż nie włączała przekaźnika. Wydaje się, że eksperymenty osiągnęły impas i dalsza kontynuacja nie ma sensu.
Problem został rozwiązany za pomocą zupełnie innej metody. Obwód został przywrócony do pierwotnego stanu, a dodatkowe źródło zostało podłączone równolegle do kondensatora C2, tylko odpowiedni transformator 12V z mostkiem prostowniczym.

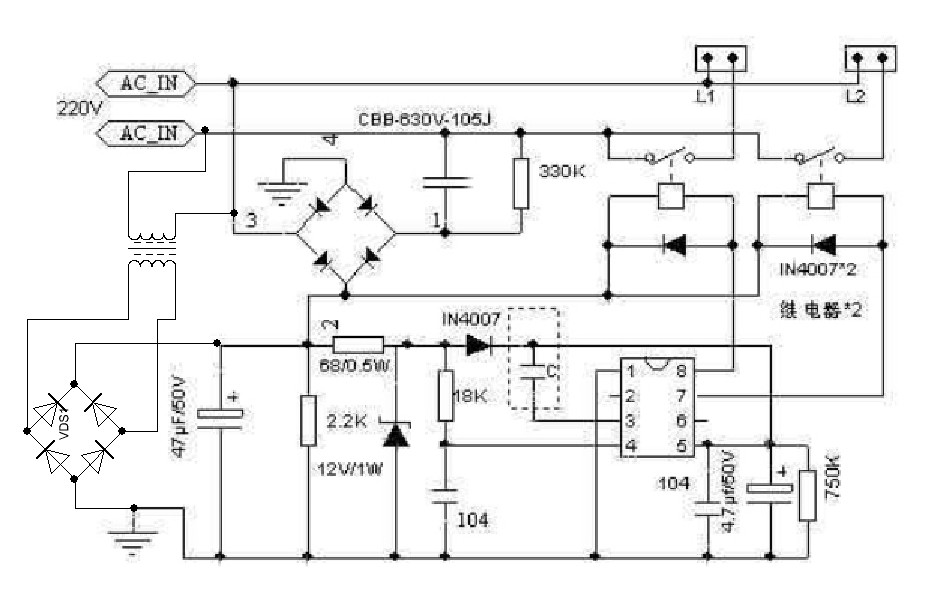

Po takim dodaniu obwód działał, zgodnie z oczekiwaniami, cały algorytm przełączania został w pełni zaimplementowany. Problem tkwi jednak w układzie, ale jest mało prawdopodobne, aby go kupić. Dlatego tutaj możesz tylko powtórzyć zhackowane zdanie, że wszystkie środki są dobre do osiągnięcia wyniku. Dodatkowe wykonane połączenia pokazano na rysunku 6.
Rycina 6
Boris Aladyshkin
